Shenzhen HengDrive Technologies Co., Ltd., Çin'deki harici rotorlu fırçasız DC motorun en güvenilir üreticilerinden ve tedarikçilerinden biridir. Bol tecrübemizle, sizi fabrikamızdan Çin'de üretilen toptan toplu harici rotorlu fırçasız DC motora davet ediyoruz. Ayrıca özelleştirilmiş siparişleri de kabul ediyoruz.

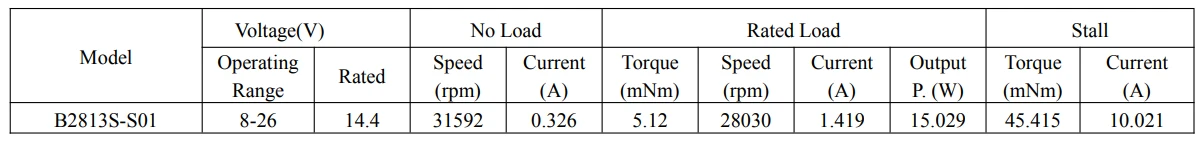

Ürün Açıklaması
Karakteristik:CW veya CCW, Sinyal fonksiyonu mevcuttur, Kilitli rotor koruması, Kademesiz hız ayarı, Düşük gürültü, Düşük EMI, Uzun ömür 2000-10000 saat
Fark etme:Bu tipik spesifikasyon sayfasındaki veriler diğer belirli müşteriler içindir. Gerilim, nominal tork, hız, akım, güç ve şaft uzatma özelliği ve boyutu, müşterinin özel ihtiyacını karşılamak üzere değiştirilebilir.

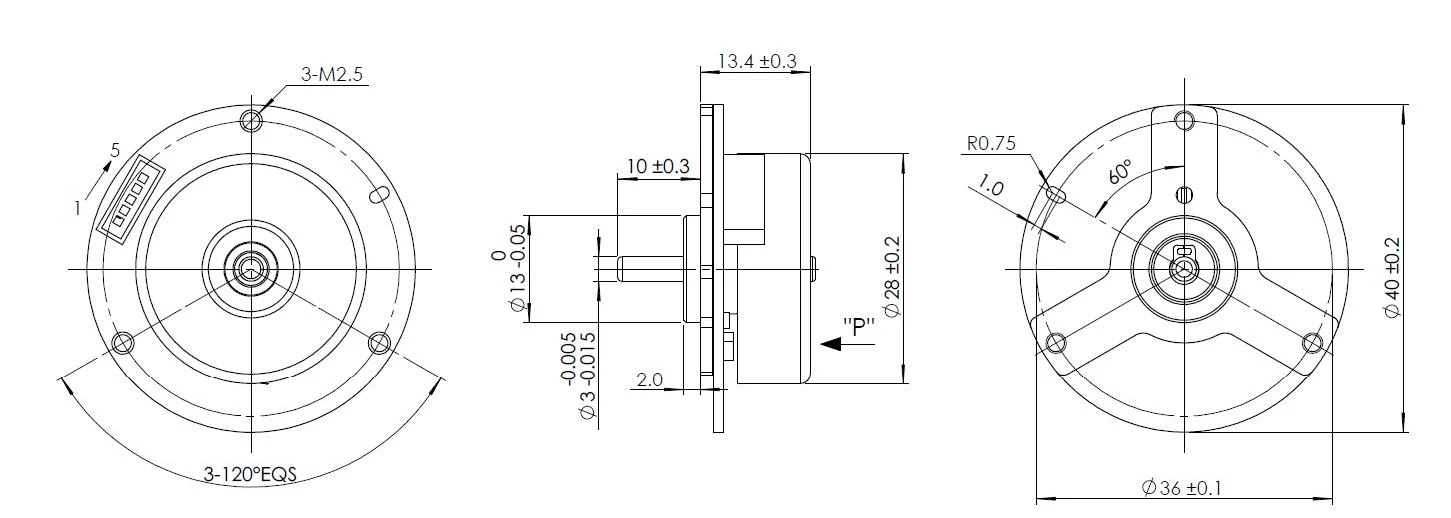

Anahat Çizimi
Birim: Milimetre

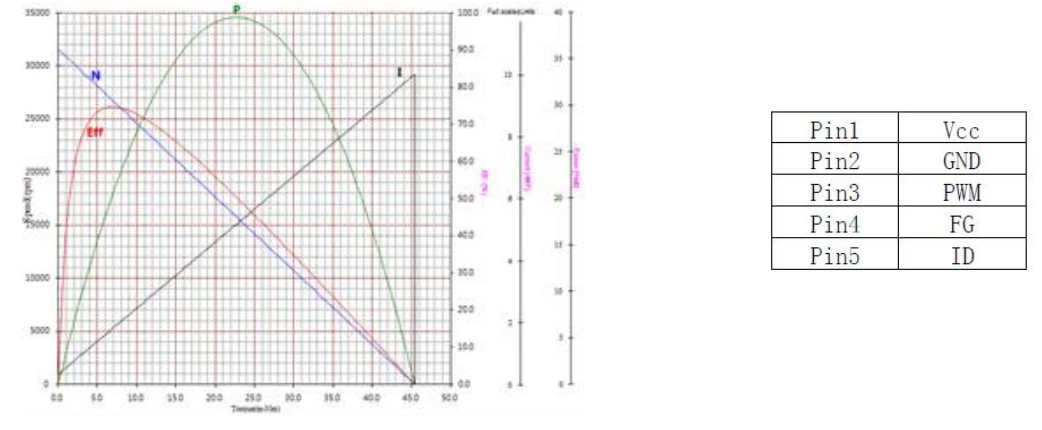

Performans Eğrisi :
- B2813S-S01
- 14.4V

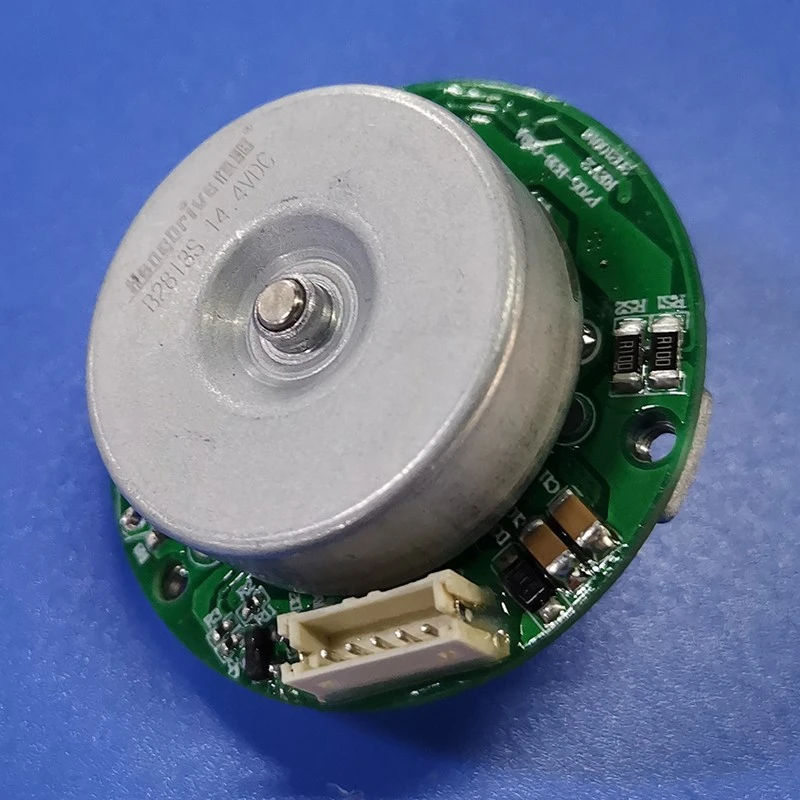

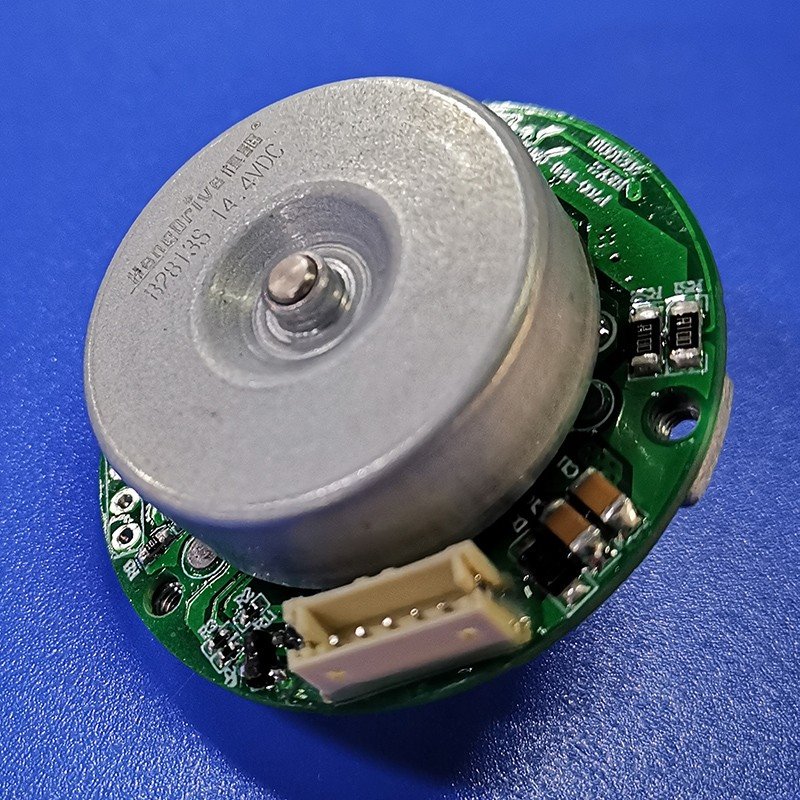

Dış rotorlu fırçasız DC motor
Dıştan rotorlu fırçasız DC motor Geleneksel içten rotorlu motorlardan farklı olarak, dıştan rotor tasarımı mıknatısları yükü doğrudan tahrik eden dış kabuğa yerleştirir. Bu yapılandırma, dişli kutusu gerektirmeden olağanüstü tork çıkışı sağlar; bu da onu elektrikli kesme makineleri, doğrudan-tahrikli fanlar, küçük pompalar ve hassas endüstriyel aletler için ideal kılar.
Dış rotorlu fırçasız DC motor Anahtar Teknik Özellikler
- Çap: 60mm (rotor dış)
- Nominal güç: 50W – 150W
- Nominal voltaj: 12V, 24V veya 48V DC
- Nominal tork: 0,25 N·m – 0,8 N·m
- Maksimum hız: 4.500 RPM
- Minimum sabit hız: 150 RPM (sensörsüz FOC kontrolü)
- Yalıtım sınıfı: F (155 derece)
- Koruma sınıfı: IP44 (standart); IP54 isteğe bağlı
Ürününüz İçin Neden Dış Rotor?
Düşük hızda daha yüksek tork – Dişli kutularını ortadan kaldırır, gürültüyü, boşluğu ve mekanik arıza noktalarını azaltır.
İnce profil – İçi boş rotor mili, kabloların veya mekanik bağlantıların motor merkezinden geçmesine olanak tanır.
Mükemmel ısı dağılımı – Rotor kabuğu, fan pervanesi gibi davranarak havayı iç sargılardan çeker.
Sessiz çalışma – Dişli gürültüsü yok; Sinüzoidal tahrik komütasyonuyla bastırılan elektromanyetik gürültü.
Uzun ömür – Fırça yok, aşınma parçası yok; 20,000+ saat sürekli çalışma için derecelendirilmiştir.
Üretici Avantajları
Şirket içi manyetik tasarım-
Maksimum tork dalgalanmasını azaltmak için Halbach veya paralel mıknatıs dizilerini simüle ediyor ve optimize ediyoruz (<3%).
Özelleştirmeye hazır
Gerilim/hız gereksinimlerinize uyacak şekilde şaft çapını, montaj flanşını, hol sensör yerleşimini veya sargı dönüşlerini değiştirin.
Entegre sürücü mevcut
Sensörsüz hız kontrolü, kapalı-döngü tork düzenlemesi ve CAN/RS485 iletişimi için saha-yönelimli kontrol (FOC) sürücümüzle eşleştirin.
Düşük MOQ
Yarı-özel için 500 birim; Tamamen özel olarak 2.000 adet (muhafaza rengi ve konnektör tipi dahil).
Hızlı örnekleme
Shenzhen mühendislik merkezimizden örnek motorlar için 5-7 iş günü.
Kalite güvencesi
%100 son test: izolasyon direnci, dielektrik mukavemeti, geri-EMF dalga biçimi, titreşim ve yüksüz-akım.
Sertifikalar
- CE (EN 60034-1:2022, EN 55014-1) – endüstriyel ve ev ekipmanları için motor güvenliği ve EMC
- RoHS ve REACH – uyumlu malzeme beyanı, ihtilaflı mineraller yok
- UL 1004-1 (motor güvenliği) – dosya numarası E389214 (talep üzerine sağlanır)
- ISO 9001:2025 – IATF 16949 proses kontrollerine sahip sertifikalı üretim tesisi
- CCC (Çin Zorunlu Sertifikasyonu) – Çin pazarına satılan ürünler için
- IP44 / IP54 – toz ve su sıçramasına karşı koruma (IEC 60529'a göre test edilmiştir)
- İsteğe bağlı: ATEX (patlayıcı ortamlar için), UKCA (İngiltere pazarı)
Dış rotorlu fırçasız DC motor Tipik Uygulamalar
- Doğrudan-tahrikli elektrikli kesme makineleri (sıfır dişli gürültüsü, anında durma-başlatma)
- Enerji-tasarruflu tavan vantilatörleri ve havalandırma fanları
- Küçük robotik eklemler ve servo aktüatörler
- Laboratuvar karıştırıcıları ve santrifüj pompaları
- Tarımsal drone pervane sürücüleri
Paketleme ve Lojistik
- Her motor, kurutuculu ayrı ESD köpüğüne paketlenmiştir.
- Karton başına 50 adet (300 × 250 × 200 mm).
- Shenzhen ve Hamburg'daki depo. Ekspres teslimat DHL/FedEx aracılığıyla mevcuttur (dünya çapında 3-7 gün).
Temas etmek
Harici rotorlu fırçasız DC motor veri sayfasını isteyin (tork-hız eğrileri, termal değer kaybı tablosu ve mekanik çizimler dahil). Mühendislerimiz 24 saat içinde ücretsiz fizibilite analizi sağlar. Uygulamanızı harici rotor performansına yükseltin; daha fazla tork, daha az alan.
